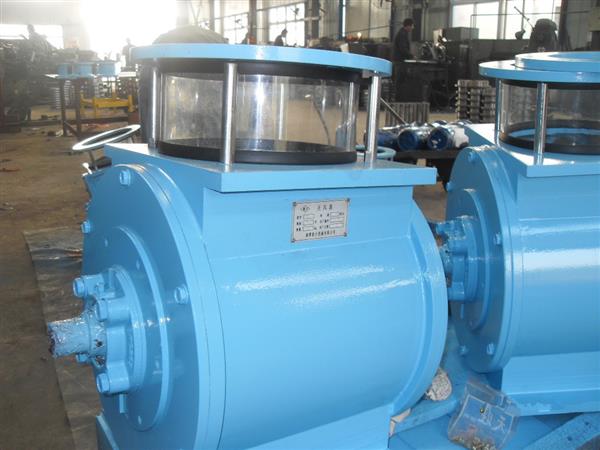

TY系列叶轮式闭风器
产品结构
一、适用范围
叶轮闭风器用于气力输送及除尘系统起排料与接料部分闭风作用，以保证正常排料接物。本系列闭风器有5升、7升、9升、16升、25升、32升、38升以及更大容量要求的多种规格，可适应各种输送量要求。是粮油加工、食品、饲料、医药、化工、煤炭、水泥等企业采用气力输送系统与除尘系统的必备设备。
二、主要特点
本机采用分体组合式机体，经时效处理，内外全部精加工，机壳变形小，外表美观；内上置有剪刀装置，该产品采用完全独立的外置式轴承装置，将物料与轴承彻底分开，杜绝了物料串入轴承造成卡堵的问题。该型产品结构简化，产品拆卸、装配极为方便快捷。
三、结构
本系列闭风器由1、机壳；2、转子；3、螺栓；4、外置轴承盒；5、轴承；6、油封；7、端盖；8、观察筒；9、撑杆；10、上压盖等组成。（见图）
四、安装和使用
▲闭风器应用M10螺栓安装在牢固的机架上，机架应具有足够的刚度，地脚孔按图一数据预留。上、下连联接应密封。
▲闭风器配用动力应等于或略大于表一所列数据，转速不能超过规定数，否则影响使用效果。电气控制应有过载保护和报警装置。
▲闭风器转子的旋转方向必须与铭牌箭头所示方向一致。
▲闭风器在使用过程中如发生堵塞，应立即停止转动，排除堵塞物料。若转子仍不能转动，则必须拆下转子排除故障。
▲警告：千万不能用手从上部转动转子，以免造成伤害。
▲闭风器串联使用时，一台减速器带动闭风器不能超过8台。
技术参数
型号
|
容量
|
输送量（t/h)（按40rpm计算）
|
转速
|
配用动力
|
|
升/转
|
γ=0.75
|
γ=0.5
|
γ=0.25
|
(转/分）
|
kw
|
|
TY5
|
5
|
5.625
|
3.75
|
1.875
|
20-60
|
0.40
|
|
TY7
|
7
|
7.875
|
5.25
|
2.625
|
20-60
|
0.55
|
|
TY9
|
9
|
10.125
|
6.75
|
3.375
|
20-60
|
0.75
|
|
TY12
|
12
|
15.12
|
10.08
|
5.04
|
20-50
|
0.75-1.10
|
|
TY16
|
16
|
18
|
12
|
6.720
|
20-40
|
0.75-1.10
|
安装尺寸
