APP-04 落地式冲压机
APP-08 落地式冲压机

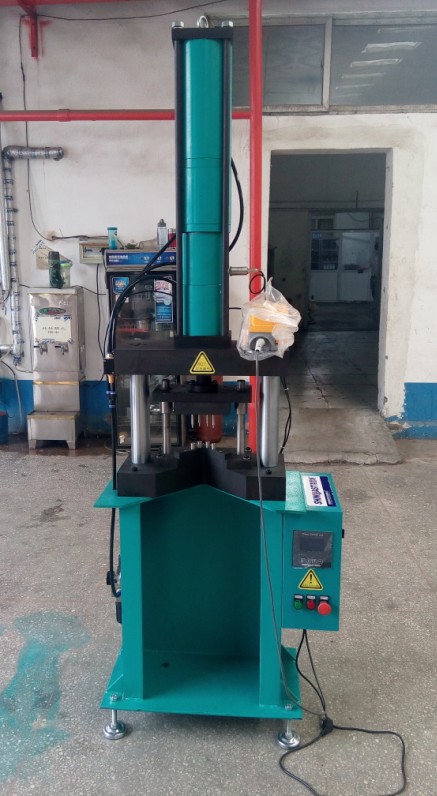

CPA-10 四柱式冲压机
一、前言
无铆钉连接技术是一种逐步取代传统落后连接工艺的新型连接方法。因为至今为止所采用的连接方法均存在着经济及技术上的不足。我们仅以点焊为例，它的设备昂贵，连接费用高，很难连接多层板件以及有镀层的板件或铝、铜及不锈钢板件、而对喷漆板件、不同材质板件、厚度差异过大板件以及中间有夹层的板件则无法连 接。同时，点焊连接破坏了板件表面镀层，会产生热变形。并且对连接加工过程中的所有不可靠因素无法进行无损伤的自动检测。此外，采用传统的连接方法，单件连接成本过高，如在铆接或螺纹连接方法中，准备工作加上相应的输送以及零配件成本，就会造成很高的费用。
无铆钉连接技术利用板材压装机和专用连接模具，通过一个瞬间强高压加工过程，依据板件本身材料的冷挤压变形，形成一个具有一定抗拉和抗剪强度的无应力集中内部镶嵌圆点，即可将不同材质不同厚度的两层或多层板件连接起来。无铆钉 铆接技术对板件表面无任何要求，连接点处板件表面原有的镀层、漆层不受损伤。连接过程自动化程度高，可单点或多点同时连接，并能进行无损伤连接强度检测及全过程自动监控，生产效率高。
二、用途

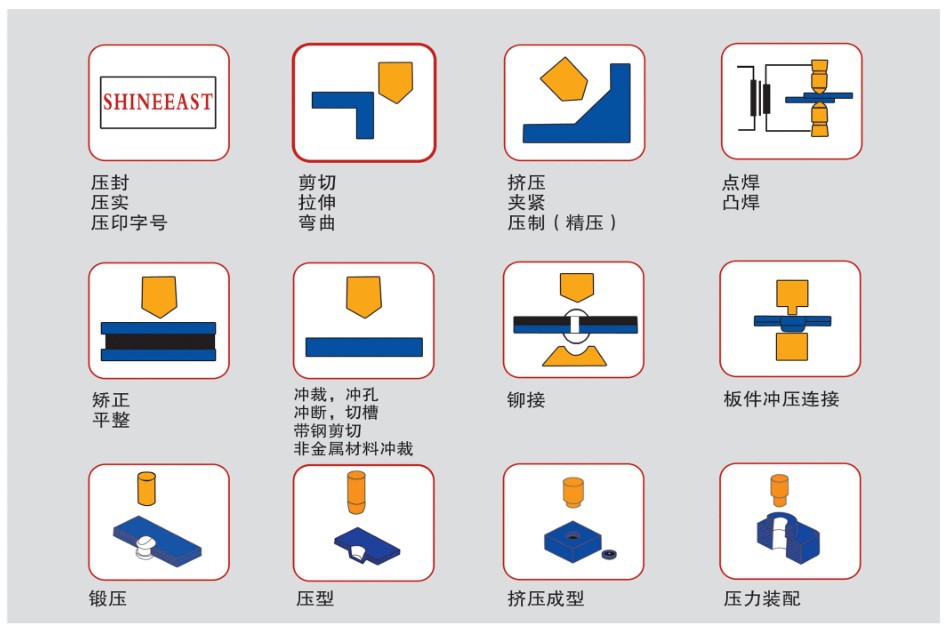

用于多种板材的无铆钉压接、铆接、冲孔、螺栓螺母压接、过盈配合件压装等
（冷轧板、镀锌板、铝板等板材）
三、产品特点
1.可大幅减低生产成本。
2.材料不需加热
3.不需要加工铆钉孔
4.能源耗损低，保养需求小化
5.可用于处理各种连接管（矩形及圆形管道）
6.数字显示、控制压接力
7.红外线加工位置指示器（laser point）可清晰指示加工位置
8.多种不同规格模具及冲头
四、技术参数
设备名称
|
APP落地式万能冲压机
|
|
型号
|
APP-04/08等
|
|
Shineeast气液增力缸型号
|
H04E100
|
|
大冲压力
|
4-75吨可选择
|
|
气源压力
|
0.6mpa
|
|
总行程
|
100mm
|
|
力行程
|
6mm
|
|
控制系统
|
数显表单片机
|
|
电源
|
220V
|

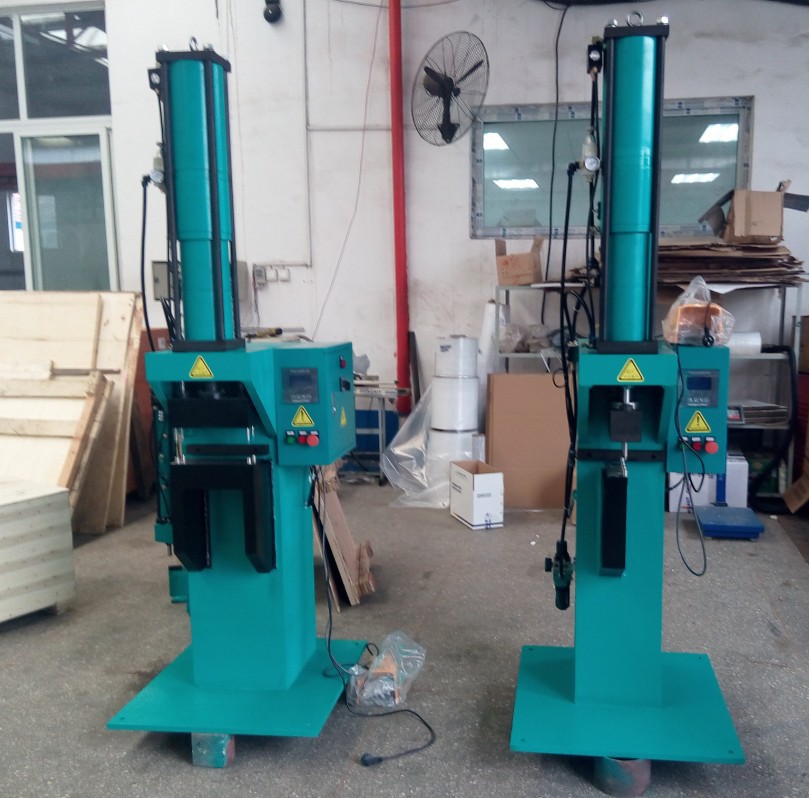

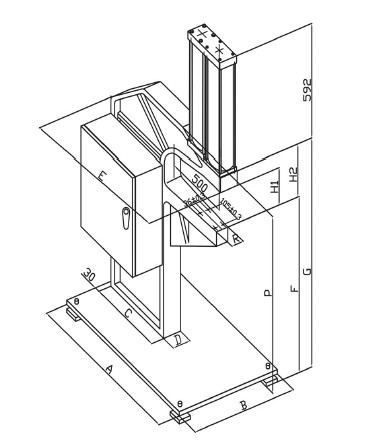

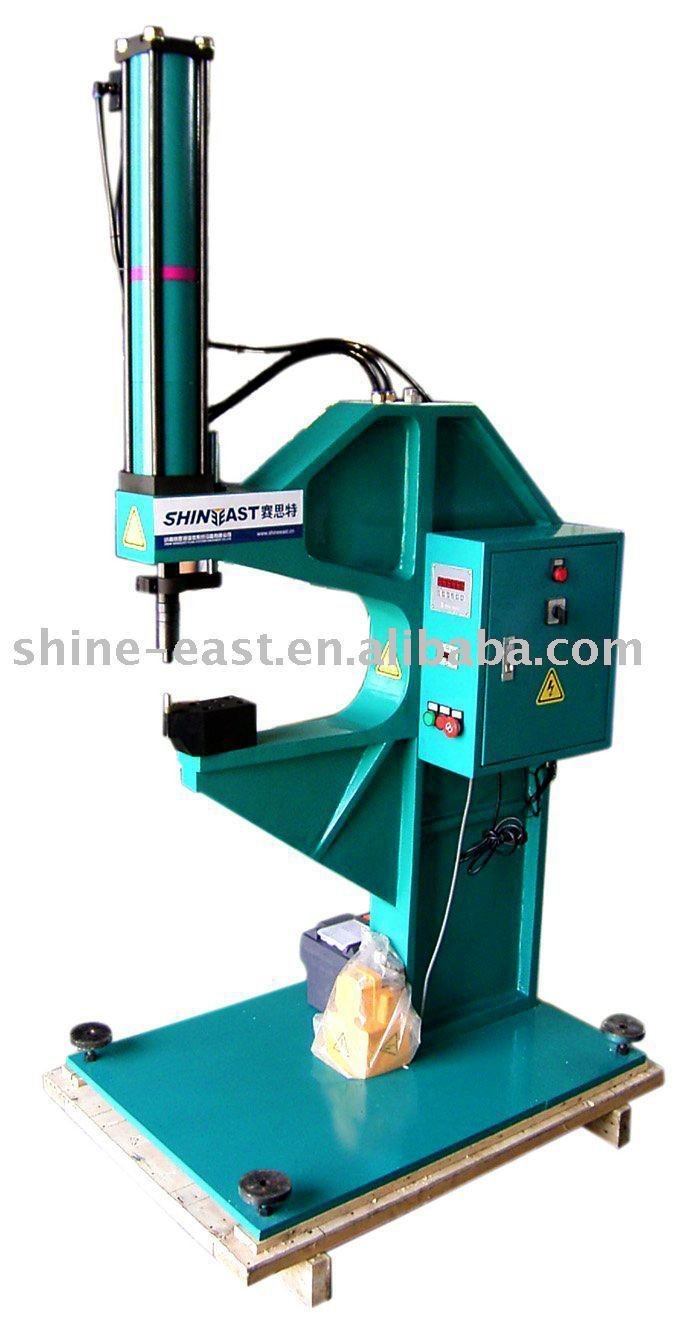

五、设备外形参考：

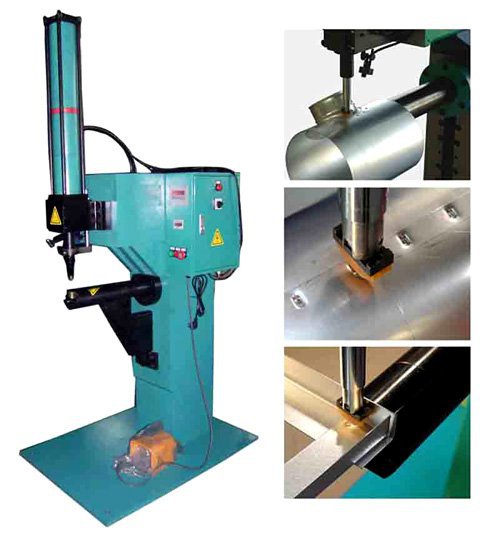

六、压铆效果示例：
七、铆接原理

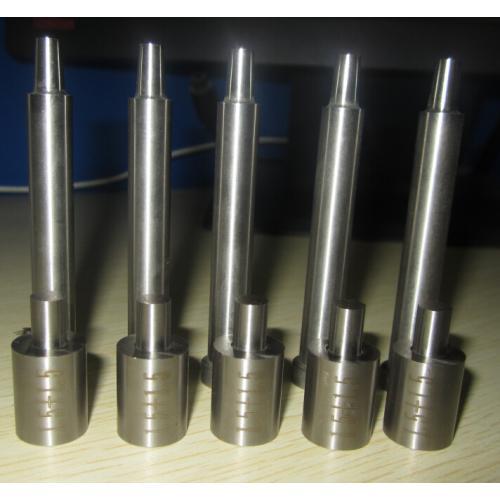

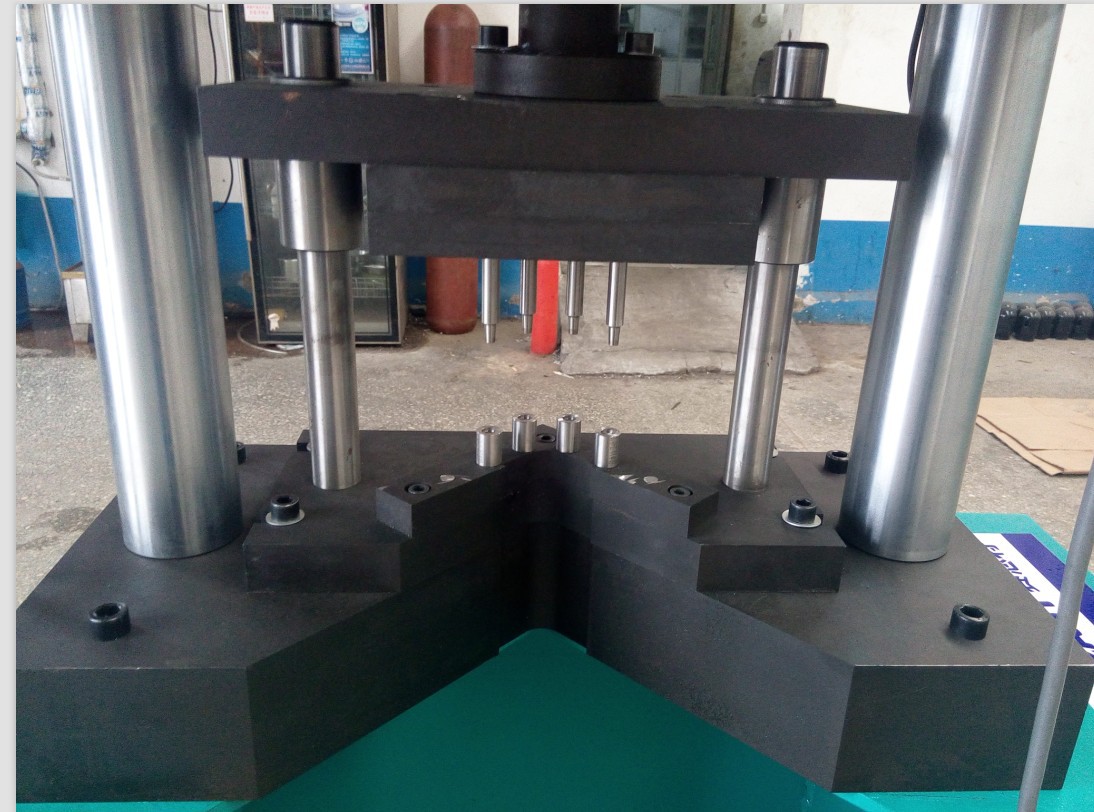

八、无铆钉连接专用模具

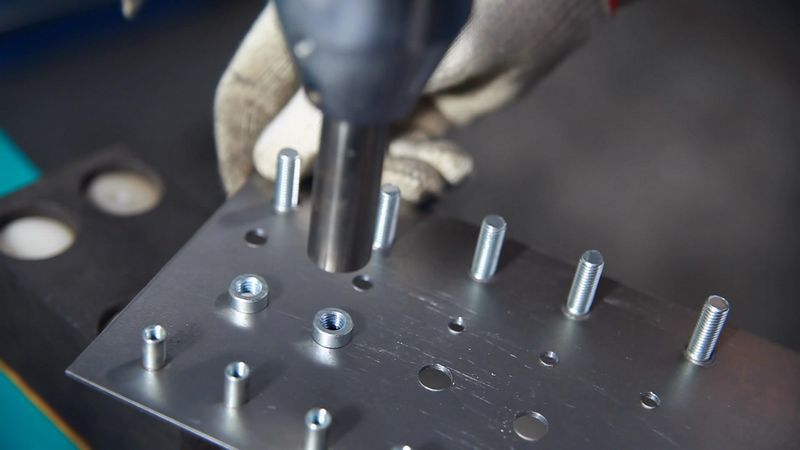

自动送料--螺栓螺母压装机
产品别名：螺栓螺母压装机用途：用于螺栓螺母压装适用行业：螺栓螺母压装行业 基本组成部分：
冲压机机座
气液增力缸 （我公司H系列、P系列、FT系列）
选配项：
双手操作安全控制系统
模具联接匹配器
冲压全过程监测仪
红外线加工位置指示器
稳固的经济型铸钢机体，500mm超大吼深及自由工作空间。 我们的标准模块组件可为您自行组建适合您具体要求的冲压机，控制系统也可根据您的要求配置。
