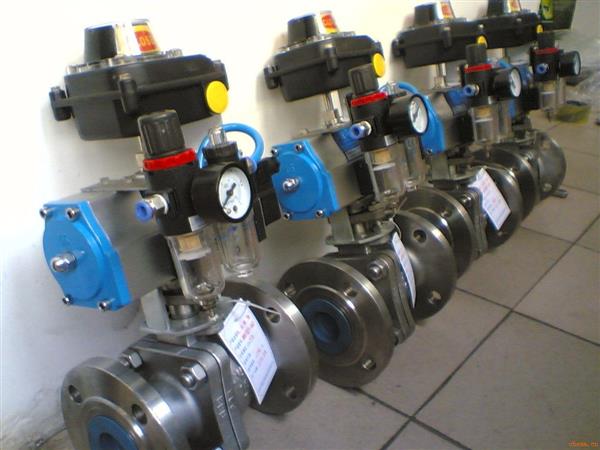

Q641F气动法兰球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛��用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
气动法兰球阀 性能参数
公称通径DN(mm)
|
DN15～DN400
|
|
公称压力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
适用介质
|
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
|
|
介质温度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5级标准
|
|
球体转角
|
90°
|
|
阀体材制质
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
阀座材料
|
聚四氟乙烯(常温)、特制PPL(高温)
|
|
防爆级组
|
dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
|
|
电磁阀电源
|
220VAC、24VDC
|
|
气源压力 MPa
|
0.4～0.7MPa
|
|
固有可调比 R
|
100:1
|
气动法兰球阀 主要零件材料
零件名称
|
零件材料
|
|
阀体、阀盖
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
PTFE、碳素纤维＋PTFE、对位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
注：球体可根据用要求选用不同材质：A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。
气动法兰球阀 主要外形尺寸
公称通径DN(mm)
|
尺寸(mm)
|
执行器型号
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
GT52/GT63K
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
GT63/GT63K
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
GT63/GT83K
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
GT83/GT83K
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
GT83/GT110K
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
GT83/GT110K
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
GT110/GT127K
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
GT127/GT127K
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
GT127/GT160K
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
GT160/GT190K
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
GT190/GT210K
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
GT254/BAW20S
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
BAW17/BAW20S
|
